统一眩光值（UGR）测试是评估室内照明不舒适眩光的核心方法，用于判断灯具/照明系统是否符合教室、办公室、医院等场所的眩光控制标准。 一、UGR 核心概念 - 定义：Unified Glare Rating，CIE 117 提出的室内不舒适眩光量化指标，数值越低，眩光越弱、视觉越舒适。 - 适用场景：教室、办公室、会议室、图书馆、医院、控制室等室内一般照明。 - 核心公式（CIE 117）：  $$UGR = 8 \log_{10}\left[\frac{0.25}{L_b} \sum\left(\frac{L^2 \cdot \omega}{P^2}\right)\right]$$  - $L_b$：背景亮度（cd/m²）  - $L$：灯具在观察者视线方向的亮度（cd/m²）  - $\omega$：灯具发光面对观察者的立体角（sr）  - $P$：Guth 位置指数（与视线夹角相关）

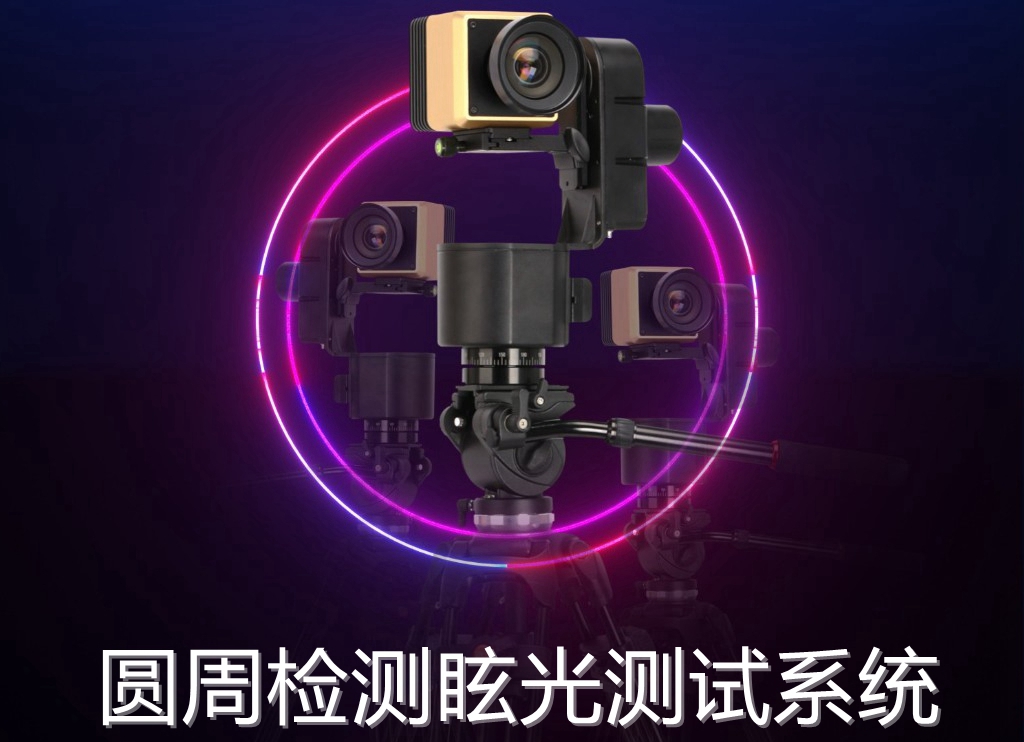

二、主要测试标准 - 国际：CIE 117-1995、ISO 8995-1 - 中国：  - GB 50034-2013《建筑照明设计标准》（场所限值）  - GB/T 5700-2023《照明测量方法》（现场测试规范）  - GB 7793-2010《中小学校教室采光和照明卫生标准》（教室 UGR ≤ 19） 三、常见场所 UGR 限值（GB 50034） | 场所类型 | UGR 限值 | |---|---| | 教室、办公室、阅览室 | ≤ 19 | | 会议室、营业厅 | ≤ 22 | | 走廊、楼梯间 | ≤ 25 | | 控制室、精密加工 | ≤ 16 | 四、测试方法（3 种主流） 1. 现场仪器测量（最常用、最准） 必备设备： - 亮度计（测 $L$、$L_b$） - 鱼眼镜头/眩光测量仪（直接测 UGR） - 测距仪、量角器（测距离、角度） 标准流程（GB/T 5700-2023）： 1. 环境准备：仅开被测照明，关闭自然光与其他干扰光源。 2. 测点布置：   - 房间纵向、横向中点，距墙约 1m   - 坐姿观测高度 1.2m，站姿 1.5m   - 视线水平朝前 3. 参数测量：   - 背景亮度 $L_b$：测工作面/墙面平均亮度   - 灯具亮度 $L$：测每个灯具在视线方向的亮度   - 距离与角度：测灯具与观察者的 X/Y/Z 坐标、视线夹角   - 立体角 $\omega$：由发光面积与距离计算 4. 计算 UGR：代入公式或用专用软件计算。 5. 判定：与标准限值对比，判断是否合格。 2. 软件模拟计算（设计阶段） - 用 Dialux、Relux 等照明软件建模 - 输入：房间尺寸、灯具参数、布置、反射率 - 软件自动计算 UGR，用于方案优化与预评估。 3. 直接观测法（快速筛查） - 观察者在典型位置目视评估灯具刺眼程度 - 仅作定性判断，不可用于正式检测/验收。 五、测试关键要点 - **测点代表性**：覆盖房间主要使用位置与视线方向。 - **环境控制**：避免自然光、反射、杂散光干扰。 - **仪器精度**：亮度计分辨率 ≤ 0.1 cd/m²，角度精度 ≤ 0.5°。 - **计算正确性**：区分灯具发光面积（0.005 m² 阈值），选用对应公式。 六、测试报告与合规 - 报告需包含：测试环境、测点、仪器、原始数据、计算过程、UGR 结果、限值对比、结论与建议。 - 工程验收需 CMA/CNAS 认证机构出具的正式报告。
