谐波闪烁
针对显示屏（Monitor/TV）和小家电的谐波闪烁检测，核心属于低压设备电磁兼容（EMC）的传导骚扰测试范畴。这类产品通常额定电流≤16A，需严格遵循IEC/EN 61000-3-2（谐波）和IEC/EN 61000-3-3（闪烁）标准。
一、产品分类与适用标准
这两类产品在标准中被严格区分，测试限值逻辑完全不同：
产品类型 | 标准分类 | 核心标准（国际/欧盟） | 关键特征 |
|---|---|---|---|
显示屏/电视机 | Class D | IEC/EN 61000-3-2 | 功率≤600W的PC显示器、TV。限值最严，按“mA/W”评估。 |
小家电 | Class A | IEC/EN 61000-3-2 | 除明确属B/C/D类外的设备（如电水壶、风扇）。适用通用绝对限值。 |
照明类家电 | Class C | IEC/EN 61000-3-2 | 含显示屏背光或LED灯具的家电，需单独按照明类评估。 |
电压波动与闪烁 | ≤16A设备 | IEC/EN 61000-3-3 | 统一适用于所有接入220-240V电网的单相设备。 |
国内对应标准：
谐波电流：GB 17625.1（等同IEC 61000-3-2）
电压闪烁：GB 17625.2（等同IEC 61000-3-3）
二、检测核心指标与限值
1. 谐波电流（Harmonic Current）
测试对象：2~40次谐波（重点关注奇次谐波，如3rd, 5th, 7th）。
显示屏（Class D）：限值极严。标准规定了每瓦功率允许的谐波电流（mA/W），这意味着即使功率很小，也必须控制谐波。通常需内置PFC（功率因数校正）电路才能通过。
小家电（Class A）：限值为固定值（如3次谐波≤2.30A）。对于功率≤75W的非照明设备，通常豁免测试（但需确认最新标准版本）。
豁免条件：额定功率≤75W（非照明）或 <5W（照明）的设备通常无需测试。
2. 电压波动与闪烁（Flicker）
测试对象：设备运行时引起的电网电压波动。
核心指标：
短时闪烁值 Pst：10分钟评估值，限值 Pst ≤ 1.0。
长时闪烁值 Plt：2小时评估值，限值 Plt ≤ 0.65。
相对电压变化 d(t)：限制瞬时电压跌落幅度。
风险场景：带有大功率加热管（如即热式饮水机）或电机频繁启停（如带压缩机的mini冰箱）的设备极易超标。

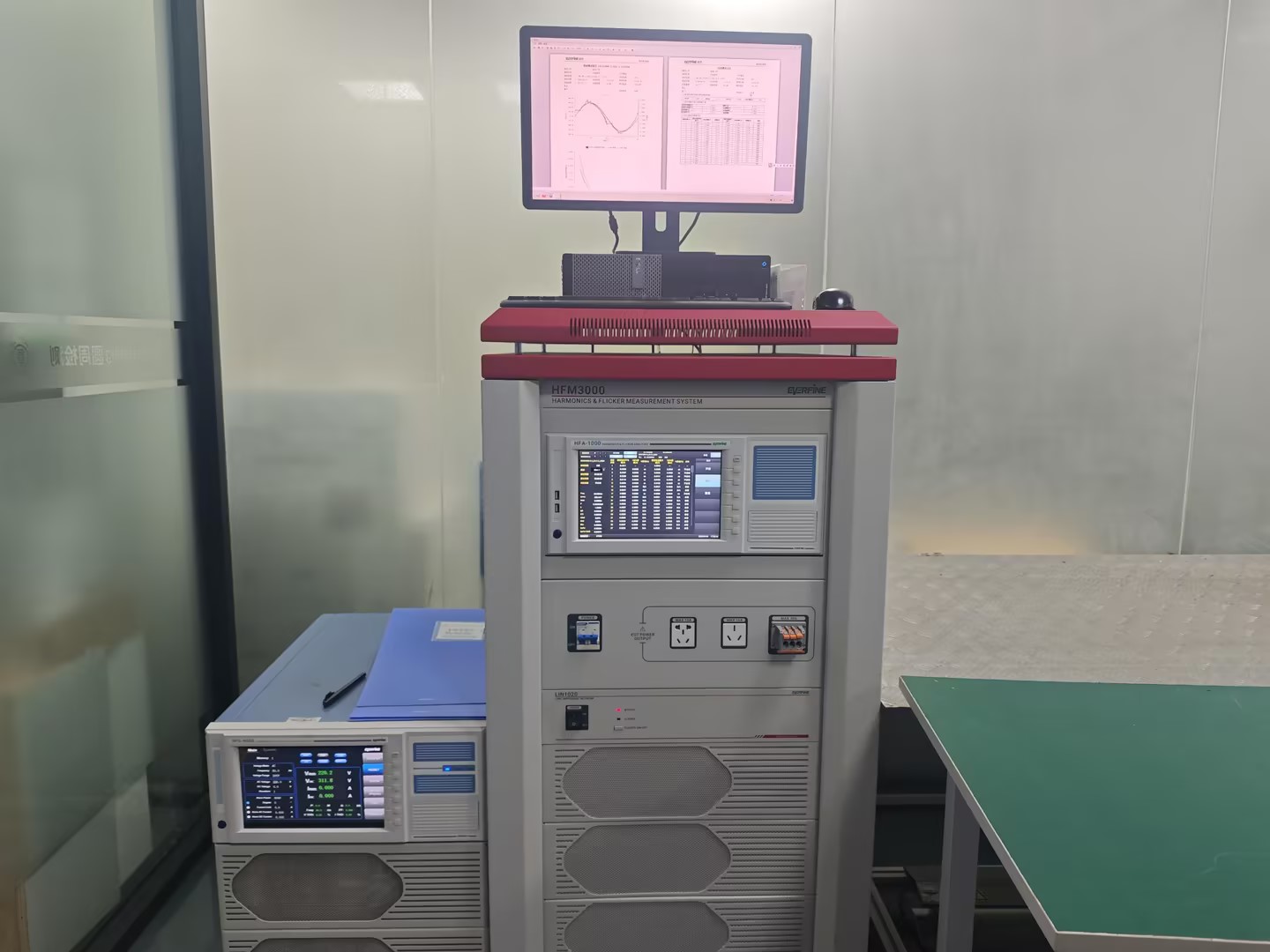

三、测试系统搭建（实验室级）
若需自建实验室或进行预测试，需配置以下核心设备：
设备 | 规格要求 | 作用 |
|---|---|---|
纯净交流电源 | 低失真度（THD<0.1%），可编程 | 提供标准化的正弦波电网环境 |
谐波闪烁分析仪 | 符合 IEC 61000-4-7/4-15 | 核心测量设备（如Zimmer LMG系列、高美测仪系统） |
参考阻抗网络 | 0.24Ω + j0.15Ω（单相） | 模拟真实电网的内阻，是闪烁测试的关键 |
接线逻辑：
纯净电源→ 参考阻抗网络→ 被测设备（EUT）。分析仪需同时监测阻抗网络两端的电压和电流。
四、常见不通过原因与整改方向
1. 显示屏（Class D）
问题：开关电源输入整流后的电容滤波导致电流波形呈尖峰脉冲，3次谐波超标。
整改：必须增加有源PFC电路（Boost拓扑），将功率因数提升至0.9以上，使电流波形正弦化。
2. 小家电（Class A）
问题：
电机类（榨汁机、风扇）：调速时的相位控制产生大量谐波。
阻性类（电热壶、烤箱）：大功率继电器吸合瞬间引起电压骤降（闪烁超标）。
整改：
谐波：在电源输入端加装差模电感或改用软启动电路。
闪烁：避免使用“直接全功率加热”模式，改为“阶梯式功率上升”或使用固态继电器（SSR）减少冲击。
五、送检与认证建议（深圳地区）
你所在的深圳拥有众多具备CNAS资质的第三方实验室（如SGS、华测、中检等）。送检前建议：
确认版本：出口欧盟需关注EN 61000-3-2:2019+A1:2021等最新版本；国内CCC认证依据GB 17625.1-2012（即将过渡至2022版）。
预测试：在研发阶段租用实验室进行摸底测试，重点观察“满载开机瞬间”和“待机到满载切换”两个最恶劣工况。
如果需要针对具体产品（如带屏幕的智能空气炸锅）进行标准交叉分析，可以提供更详细的产品参数。
