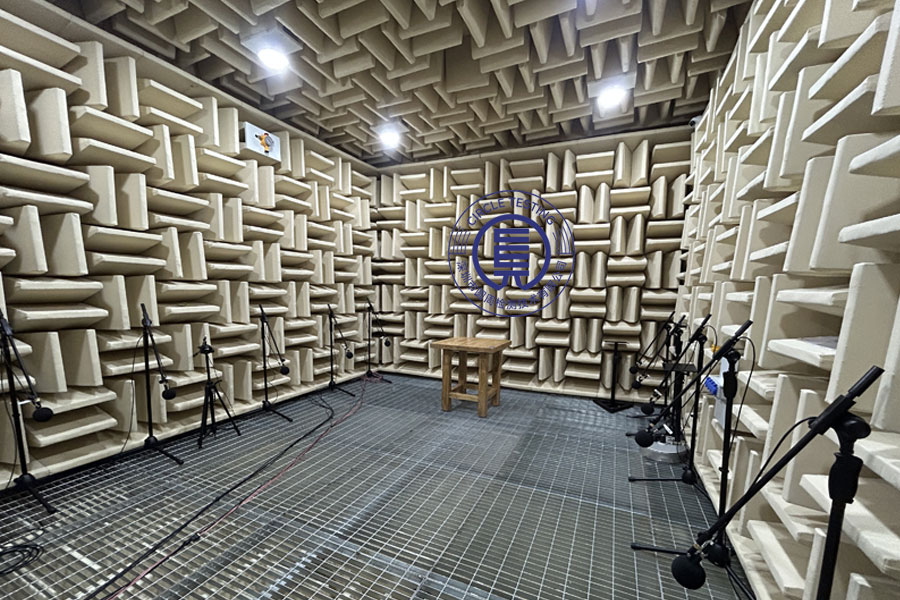

6m消声室
发布时间：2026-04-01
1、消声室外形尺寸:长x宽x高=6.54mx5.74mx5.95m
2、本底噪声:LP=6.8 dB(A)
3、截止频率:
fo=50Hz
4、自由声场有效范围:
R=1.6m
音视频设备的音频性能检测，核心是验证“电声转换”的保真度与稳定性。这不仅是测试声音好坏，更是为了确保产品在通话、音乐播放等场景下的用户体验符合行业标准。
一、检测标准体系
不同市场对音频性能的要求侧重点不同，送检前需先明确目标：
市场/场景 | 核心标准 | 检测重点 |
|---|---|---|
通信类 (手机/耳机/会议机) | 3GPP TS 26.131/132、ITU-T P.1100/P.1110 | 语音通话质量（响度、延时、回声消除） |
Hi-Fi/多媒体 (音箱/功放) | IEC 60268-21、GB/T 12060.5 | 频响、失真度、信噪比（保真度） |
汽车音响 | IEC 60268-22 | 车载环境下的抗干扰与声场定位 |
通用安全/EMC | GB 8898、GB 17625.1 | 电气安全与电磁兼容（谐波/闪烁） |
二、核心性能指标与测试逻辑
音频测试通常分为客观参数测量（仪器）和主观听音评价（人耳）两部分。
1. 客观电声参数（实验室必测）
这是研发和质量控制的基础，需在消声室或隔音箱中完成。
指标 | 定义 | 合格参考（消费级） |
|---|---|---|
频率响应 | 设备对不同频率信号的增益能力 | 20Hz-20kHz (±3dB)，手机窄带通常 300-3400Hz |
总谐波失真 (THD) | 输出信号中谐波分量的占比 | < 1% @1kHz（功放/音箱），耳机可要求 < 0.5% |
信噪比 (SNR) | 有用信号与噪声的强度比 | > 70dB（手机），> 90dB（Hi-Fi设备） |
输出功率 | 在指定失真下的最大持续功率 | 需结合负载阻抗（如 8Ω）测试 |
串扰 (Crosstalk) | 左右声道信号隔离度 | > 60dB @1kHz |
2. 通信语音性能（针对带麦设备）
这是手机、耳机、会议系统最易出问题的环节。
发送/接收响度：确保通话双方听得清，需符合 3GPP 或 YD/T 系列标准。
回声损耗 (ERL)：评估设备抑制回声的能力，ERL > 45dB 为佳，否则对方会听到自己的回音。
延时：端到端延时需 < 50ms，否则会出现“对讲机效应”。
背景噪声抑制 (ANS)：模拟嘈杂环境（如地铁、街道），测试算法能否滤除噪声保留人声。
3. 主观听音测试（MOS评分）
虽然仪器数据精准，但最终体验靠人耳。常用 MOS (Mean Opinion Score) 评分：
5分：Excellent（无法察觉失真）
4分：Good（略有失真但不影响体验）
3分：Fair（明显失真，勉强接受）
1-2分：Poor/Bad（无法接受）
三、测试系统搭建（研发级）
如果你需要在实验室搭建测试环境，核心链路如下：
设备清单：
音频分析仪：APx525B (Audio Precision) 或 UPV (Rohde & Schwarz)，这是测试的“大脑”。
仿真嘴/仿真耳：B&K 或 GRAS 系列，用于模拟人声发射和接收。
功率放大器 & 负载：驱动音箱或作为功放的负载。
消声室/隔音箱：隔绝环境噪声（背景噪声需 < 20dBA）。
测试逻辑：
播放端：音频分析仪生成测试信号（如 1kHz 正弦波、粉红噪声） → 仿真嘴/功放 → 被测设备。
采集端：被测设备输出 → 仿真耳/负载 → 回传至音频分析仪分析。
四、常见故障与整改方向
结合你之前关注的谐波问题，音频设备常出现以下“声学”与“电气”交叉的故障：
故障现象 | 可能原因 | 整改方向 |
|---|---|---|
底噪大/电流声 | 电源纹波大、接地环路、ADC采样干扰 | 优化电源滤波（LDO/LC）、单点接地、加屏蔽罩 |
回声/啸叫 | 麦克风与扬声器声学隔离差，AEC算法失效 | 调整结构（加吸音棉）、优化DSP算法参数 |
声音断续/延时大 | 蓝牙/WiFi传输丢包、编解码缓冲过长 | 优化天线设计、降低编码复杂度、缩短Buffer |
谐波失真超标 | 功放管工作点偏移、电源功率不足 | 调整偏置电压、更换更大电流的电源芯片 |
