电快速瞬变脉冲群
EMC测试主要分为两大类：发射测试和抗扰度测试。
一、 发射测试
目的：测量被测设备对外界产生的电磁骚扰（干扰）是否在标准限值以内，确保它不会干扰其他设备或公共电网的正常工作。
核心逻辑：限制设备“不要干扰别人”。
主要测试项目：
传导发射：测量设备通过电源线、信号线等导线传导到公共电网或连接设备上的骚扰信号。
频率范围：通常为150kHz - 30MHz。
辐射发射：测量设备通过空间辐射出去的电磁骚扰信号。
频率范围：通常为30MHz - 1GHz（或更高至6GHz/18GHz，如信息技术设备）。
谐波电流发射：测量设备从电网吸取的电流波形畸变程度，即产生的谐波分量。
电压波动与闪烁：测量设备运行时对电网电压造成的波动和闪烁影响。
二、 抗扰度测试
目的：评估被测设备在遭受外界电磁骚扰时，能否保持正常工作的能力。
核心逻辑：要求设备“不怕别人干扰”。
主要测试项目：
传导抗扰度：模拟外界射频干扰通过电缆传导进入设备时的影响。
典型标准：IEC 61000-4-6（CS）。
辐射抗扰度：模拟设备在空间射频电磁场辐射照射下的抗干扰能力。
典型标准：IEC 61000-4-3（RS）。
静电放电抗扰度：模拟人体或物体带电对设备直接或间接放电的影响。
典型标准：IEC 61000-4-2（ESD）。
电快速瞬变脉冲群抗扰度：模拟电路中感性负载断开、继电器触点弹跳等产生的密集脉冲群干扰。
典型标准：IEC 61000-4-4（EFT）。
浪涌（冲击）抗扰度：模拟雷击或大型设备开关操作在电网产生的瞬时高能量过电压/电流冲击。
典型标准：IEC 61000-4-5（Surge）。
电压暂降、短时中断和电压变化抗扰度：模拟电网故障或负载突变导致的供电电压跌落、短时中断等情况。
典型标准：IEC 61000-4-11。
总结关系
测试大类 | 核心目的 | 能量流向 | 关键举例 |
|---|---|---|---|
发射测试 | 不要干扰别人 | 从设备 → 外界（电网/空间） | 传导发射、辐射发射 |
抗扰度测试 | 不怕别人干扰 | 从外界（模拟干扰源） → 设备 | 静电放电、浪涌、辐射抗扰度 |
一个完整的EMC认证测试，通常需要同时满足发射限值和抗扰度等级两方面的要求，以确保设备在电磁环境中既能“安静”又能“坚强”。具体测试项目和等级取决于产品的类型、用途及需要符合的国家/地区标准。

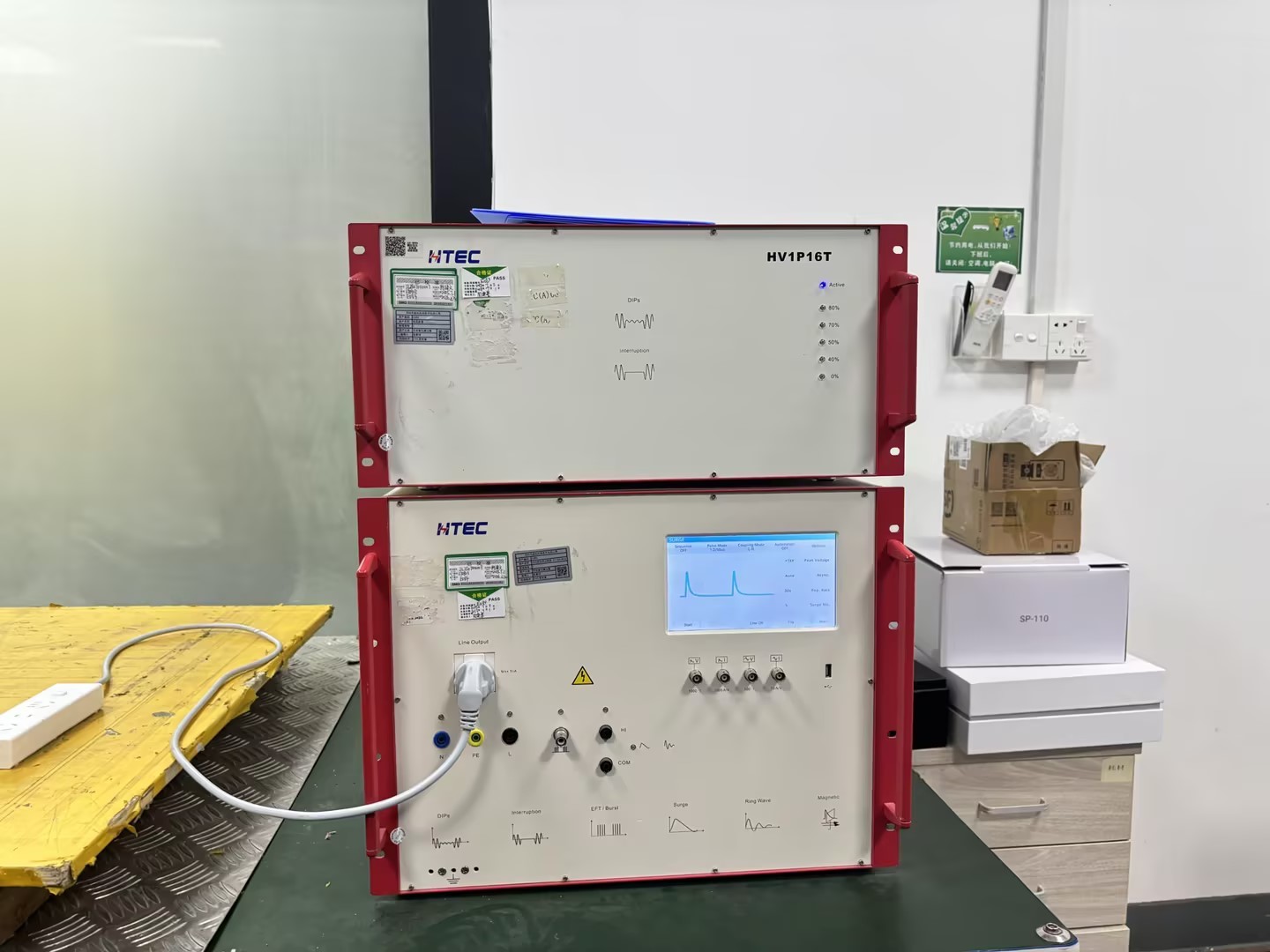

标准：IEC61000-4-4, EN61000-4-4,GB/T17626.4
设备参数：230Vac, 0~380Vdc, 32A/1phase
Max Pulse Voltage: +/-4.4KV
Frequency:100Hz, 5kHz, 1MHz
