浪涌抗扰度

• 测试内容：模拟雷击或大功率设备开关引起的瞬时过电压/过电流。




• 典型标准：IEC 61000-4-5 / EN 61000-4-5 GB/T17626.5




浪涌测试，全称为浪涌（冲击）抗扰度测试，是电磁兼容性测试中一项重要的抗扰度测试项目。它主要模拟自然界雷击或电力系统中大型设备开关切换时，在电网或通信线路上产生的瞬时高能量过电压/过电流现象，以评估电子电气设备抵御这种突发干扰的能力。

一、 测试目的与意义

• 核心目的：验证当设备供电端口或信号端口遭受到来自电网或外部环境的瞬时高压大电流冲击（即“浪涌”）时，设备能否不损坏、性能不下降或能快速恢复正常工作。




• 现实意义：确保设备在实际使用中（如遭遇雷雨天气、附近有大型电机启停、电网故障时）的可靠性和安全性，防止因浪涌导致设备重启、数据丢失、甚至硬件永久损坏。




二、 测试标准

• 基础国际标准：IEC/EN 61000-4-5




• 中国国家标准：GB/T 17626.5




• 该标准规定了测试的波形、等级、耦合方式以及测试设备的要求。




三、 测试波形与关键参数

标准定义了两种主要的模拟波形：

1. 组合波：最常用。它模拟在电源线上出现的浪涌，波形为 1.2/50 μs 开路电压波 和 8/20 μs 短路电流波 的组合。




2. 通信波：用于模拟通信线路上的浪涌，波形为 10/700 μs 开路电压波。




四、 测试方法与耦合方式

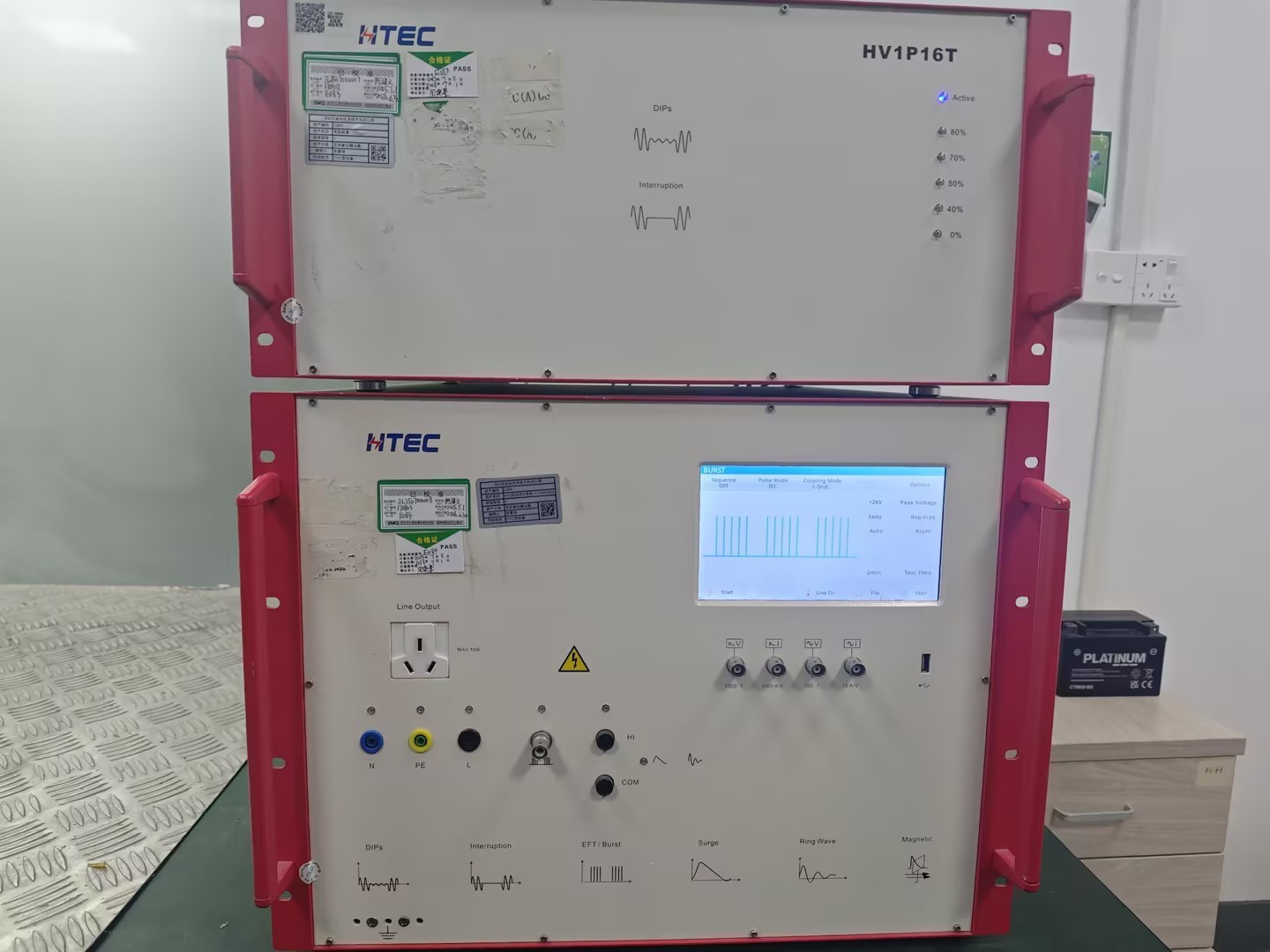

测试使用专门的浪涌发生器，通过不同的耦合/去耦网络将干扰脉冲施加到被测设备上。

• 施加端口：




• 电源端口：交流或直流电源输入线。




• 信号/控制端口：通信线、数据线、输入输出接口等。




• 耦合方式：




• 线-地耦合：将浪涌脉冲施加在每一根电源线与保护地之间。主要模拟共模干扰。




• 线-线耦合：将浪涌脉冲施加在电源线的线间（如L与N之间）。主要模拟差模干扰。

五、 测试等级

测试严重程度分为不同等级，主要依据设备预期使用的电磁环境（如受保护程度）和安装条件来选定。

• 等级1：良好保护的环境（如计算机机房）。




• 等级2：受保护的环境（如工厂控制室）。




• 等级3：典型的工业环境（如工厂车间）。




• 等级4：严酷的工业环境（如户外、重工业区）。




• X级：由产品标准或客户协议自定义。

  每个等级对应不同的测试电压，例如在交流电源线上，等级1至4对应的开路测试电压通常为0.5kV、1kV、2kV、4kV。

六、 主要应用领域

几乎所有接入电网或具有外部长线缆连接的设备都需要考虑浪涌测试，尤其是：

• 工业控制设备（PLC、变频器、传感器）




• 家用及商用电器




• 信息技术设备（服务器、路由器）




• 照明设备（LED驱动电源）




• 医疗器械




• 汽车电子（有独立的ISO 7637-2脉冲测试标准，原理类似）




总结：浪涌测试是评估设备对高能量瞬时干扰耐受性的“压力测试”，对于保障设备在复杂电磁环境中的稳定运行和寿命至关重要，是产品取得CE、CCC等安全与EMC认证的必测项目之一。
